01 西铁城数控机床-产品特点

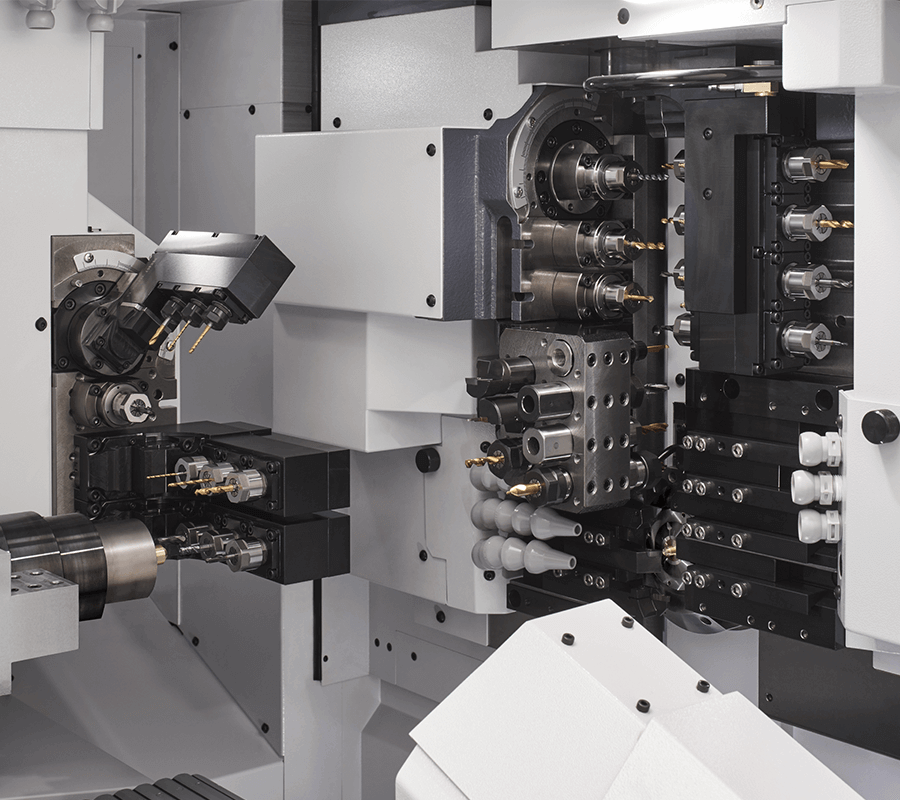

使用双排刀的机械结构，兼顾复合加工性能与生产率！
1.双排刀结构上搭载B轴功能，兼顾到复合加工性能与高生产率。 2.双排刀的机械结构实现了59把的最大刀具安装数量。通过同步加工和缩短非切削时间来提高生产率。 3.增加刀具安装数量，标准配备更高级别的各种马达。同时标准配备有GB／GBL主轴切换等。 |
02 西铁城数控机床-产品参数
规格项目 | D25 | ||
VII型（D25-1M7） | VIII型（D25-1M8） | ||
最大加工直径（D） | ø25mm | ||
最大加工长度（L） | 有导套 | 250mm | |
无导套 | 2.5D | ||
正面最大钻孔直径 | ø12mm | ||
正面最大攻丝直径（切削攻丝） | M10 | ||
主轴旋转速度 | Max.10,000min-1 | ||
排刀旋转刀具最大钻孔直径 | ø10mm | ||
排刀旋转刀具最大攻丝直径 | M8 | ||
排刀旋转刀具主轴旋转速度 | Max.9,000min-1 | ||
背面主轴最大夹持直径 | ø25mm | ||
背面主轴最大工件伸出量 | 50mm | ||
背面加工最大钻孔直径 | ø12mm | ||
背面加工最大攻丝直径 | M10 | ||
背面主轴旋转速度 | Max.10,000min-1 | ||
刀具安装数量 标椎（最大） | 35（59） | 35（43） | |
切削刀具 | 7~13 | 7~9 | |
正面钻孔刀具 | 4~23 | 4~13 | |
正面径向钻孔刀具 | 7~12 | 7 | |
背面钻孔刀具 | 6~35 | 6~25 | |
背面径向钻孔刀具 | 4~6 | 4~6 | |
刀具尺寸 | |||
排刀 | □16mm/□19mm | ||
套筒 | ø25.4mm | ||
夹头﹒导套 | |||
主轴弹簧夹头 | FC071-M | ||
背面主轴弹簧夹头 | FC071-MK | ||
导套 | FG521-M | ||
快速进给速度 | |||
全轴（Z2以外） | 32m/min | ||
Z2轴 | 24m/min | ||
电机 | |||
主轴驱动用 | 3.7/5.5kw | ||
旋转刀具驱动用 | 2.2kw | ||
背面主轴驱动用 | 2.2/3.7kw | ||
背面旋转刀具驱动用 | 1.0kw | ||
输入功率 | 13KVA | ||
全负载电流 | 33A | ||
主断路器容量 | 60A | ||
气压装置 | |||
所需气压 | 0.5MPa(5kgf/cm²) | ||
所需流量 | ~60NL/min（电源ON时） | ||
~180NL/min（吹风时） | |||
油箱容量 | |||
润滑油油箱容量 | 0.8L | ||
冷却油箱容量 | 200L | ||
机械尺寸 | |||
机械高度 | 1,795mm | ||
占地面积 | 2,440×1,380mm | ||
中心高度 | 1,050mm | ||
机械重量 | 3,450kg | ||

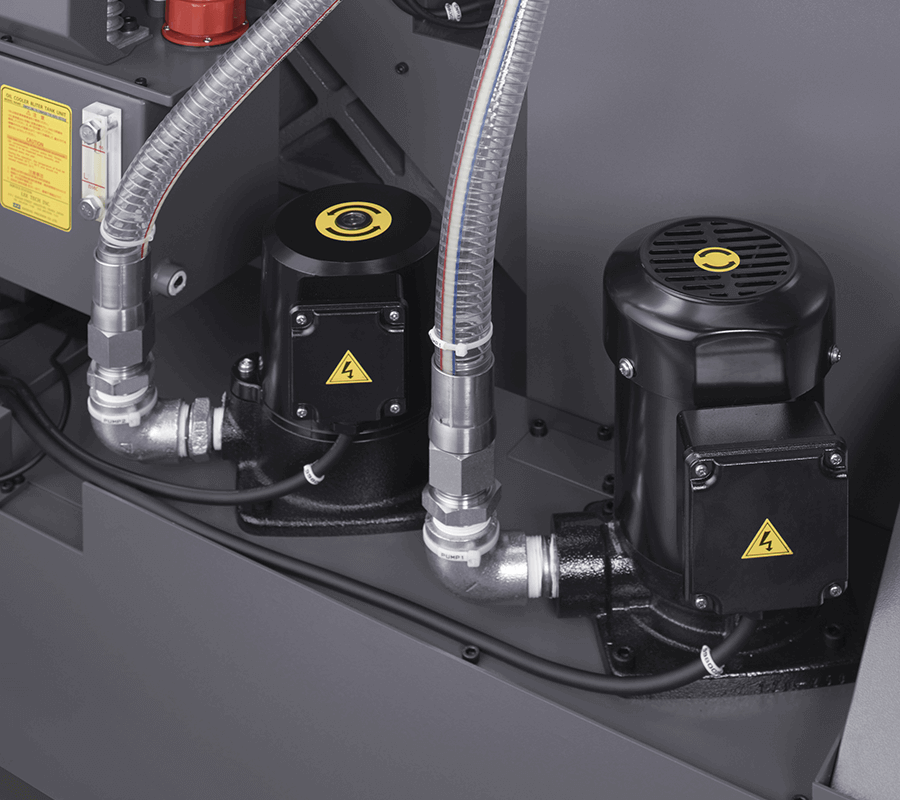

03 西铁城数控机床-产品细节
04 西铁城数控机床-企业优势
日本西铁城机床一级代理授权
-----------------------------------------
• 日本西铁城精机株式会社授权杉泽机械在中国大陆的代理销售，提供西铁城数控车床、西铁城走心机床、西铁城刀塔机等机床的销售；
• 10年以上经验技术工程师，为您量身定制零部件加工设备方案
多台样机提供打样、培训等服务
--------------------------------------------
• 拥有2000㎡公司面积，内部专门设置设备展厅，多台经典机型来满足客户参观了解、设备使用打样、以及设备使用指导等众多售前需求；
• 快速相应售后需求，为您提供安装调试、培训指导、维修保养及配件供应等服务
